كيف تعمل مضخات الحجاب الحاجز؟

مضخات الحجاب الحاجز العمل باستخدام غشاء مرن يتأرجح ذهابًا وإيابًا لخلق فراغ لسحب السائل وضغط إيجابي لتصريفه. تضمن آلية الإزاحة الترددية وجود إحكام بين آلية القيادة والسائل الذي يتم ضخه، مما يجعلها مثالية للتعامل مع السوائل المسببة للتآكل أو الكشط أو اللزجة دون تسرب.

الآلية الأساسية: كيف تعمل مضخة الحجاب الحاجز؟

يعتمد التشغيل الأساسي لمضخة الحجاب الحاجز على تغير الحجم داخل حجرة المضخة والذي يتم تسهيله بواسطة حركة الحجاب الحاجز المرن. عندما يتم سحب الحجاب الحاجز بعيدًا عن رأس المضخة، يزداد حجم الحجرة، مما يقلل الضغط الداخلي. يؤدي هذا إلى إنشاء فراغ يسحب السائل عبر صمام المدخل. على العكس من ذلك، عندما يتم دفع الحجاب الحاجز نحو رأس المضخة، ينخفض ​​الحجم، مما يزيد الضغط ويجبر السائل على الخروج من خلال صمام التفريغ.

لفهم كيف تعمل مضخات الحجاب الحاجز بالتفصيل، يجب على المرء أن ينظر إلى دورة ثنائية الشوط:

• ضربة الشفط: يتحرك الحجاب الحاجز إلى الخارج، مما يخلق منطقة ضغط منخفض. ال صمام فحص المدخل يفتح بسبب فارق الضغط، مما يسمح للسائل بالدخول إلى الغرفة، في حين أن صمام فحص المخرج يبقى مغلقا بإحكام.
• السكتة الدماغية التفريغ: يتحرك الحجاب الحاجز إلى الداخل، ويضغط على السائل. الضغط المتزايد يجبر صمام فحص المدخل لإغلاق و صمام فحص المخرج لفتح، وطرد السائل في أنبوب التفريغ.

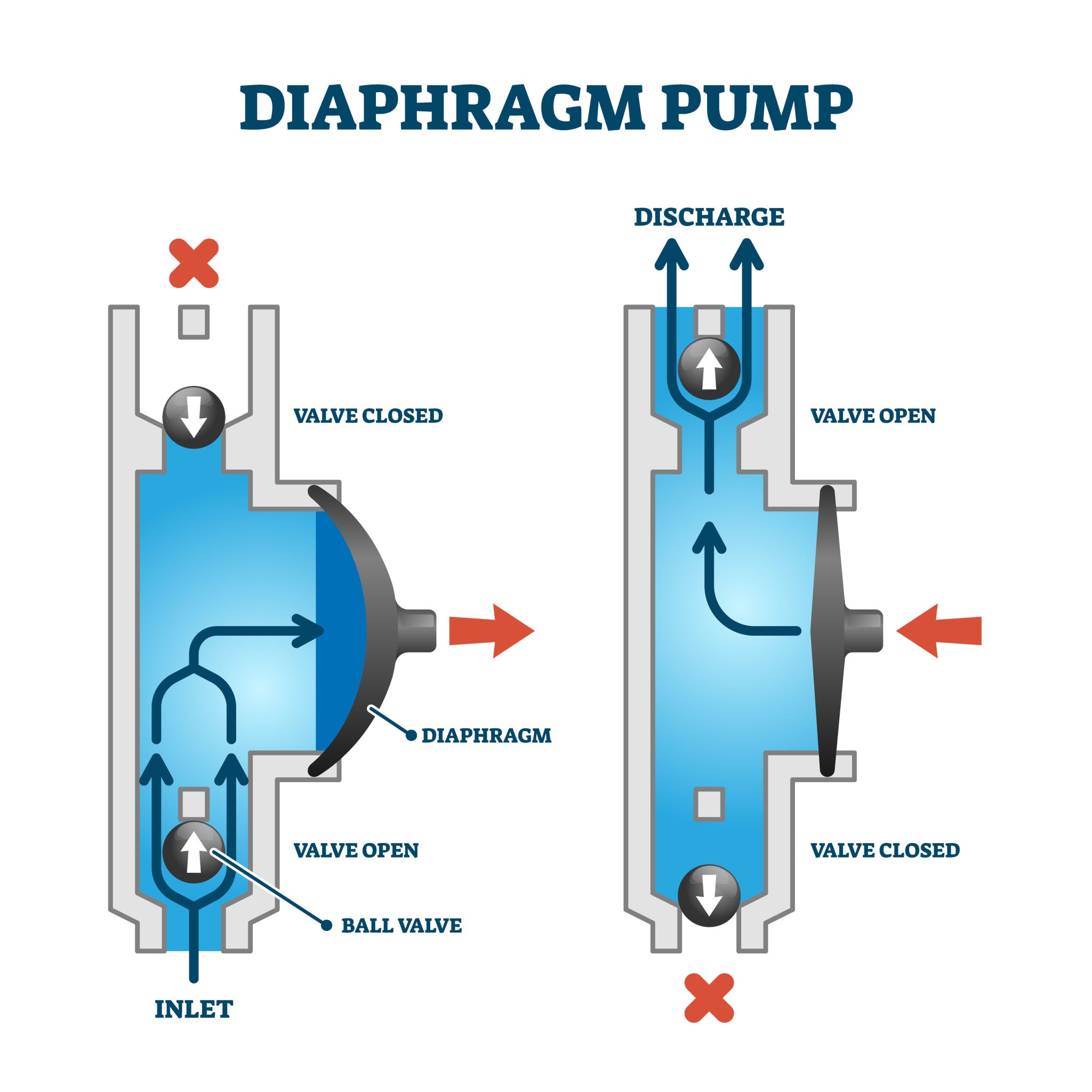

[صورة لمبدأ عمل مضخة الحجاب الحاجز]

أنواع مضخات الحجاب الحاجز وعملياتها الفريدة

يتم تصنيف مضخات الحجاب الحاجز في المقام الأول حسب مصدر الطاقة الخاص بها: مضخات الحجاب الحاجز المزدوج التي تعمل بالهواء (AODD) والمضخات التي تعمل بمحرك (ميكانيكية / هيدروليكية). يستخدم كل نوع نفس حركة الغشاء الأساسية ولكنه يختلف في كيفية نقل الطاقة إلى الحجاب الحاجز نفسه.

1. مضخات ذات غشاء مزدوج تعمل بالهواء (AODD).

تستخدم مضخات AODD الهواء المضغوط لتحويل عمود مشترك يربط بين غشائين، مما يسمح بعملية ضخ مستمرة. عندما يتم توجيه الهواء إلى الجزء الخلفي من الحجاب الحاجز A، فإنه يدفع السائل خارج الغرفة الأولى. في الوقت نفسه، يتم سحب الحجاب الحاجز B إلى الداخل، مما يؤدي إلى إنشاء شفط في الغرفة الثانية. يضمن صمام توزيع الهواء تناوب إمداد الهواء بين الجانبين.

2. مضخات الحجاب الحاجز التي يتم تشغيلها ميكانيكيا

تستخدم المضخات المدفوعة ميكانيكيًا آلية تروس غير مركزية أو كرنك لسحب الحجاب الحاجز ودفعه فعليًا. يعد هذا التصميم شائعًا في التطبيقات الصغيرة ومضخات القياس حيث يلزم التحكم الدقيق في طول الشوط. إنه ذو كفاءة عالية للجرعات الكيميائية ذات الضغط المنخفض.

3. مضخات الحجاب الحاجز هيدروليكية التشغيل

تستخدم مضخات الحجاب الحاجز الهيدروليكي مكبسًا للضغط على السائل الهيدروليكي، والذي يقوم بعد ذلك بتحريك الحجاب الحاجز. نظرًا لأن الحجاب الحاجز "متوازن" بين السائل الهيدروليكي والسائل الذي يتم ضخه، فإنه يتعرض لضغط ميكانيكي أقل، مما يجعل هذا النوع مناسبًا للتطبيقات الصناعية ذات الضغط العالي (حتى 100 بار أو أكثر).

مقارنة الأداء: AODD مقابل الميكانيكية مقابل الهيدروليكية

يعتمد اختيار مضخة الحجاب الحاجز المناسبة على الضغط المطلوب ومعدل التدفق وطبيعة السائل الذي يتم التعامل معه. فيما يلي مقارنة تفصيلية للتقنيات الأساسية الثلاث.

ميزة	مضخات AODD	المضخات الميكانيكية	المضخات الهيدروليكية
مصدر الطاقة	الهواء المضغوط	محرك كهربائي	كهربائي / هيدروليكي
أقصى ضغط	متوسطة (8-10 بار)	منخفضة إلى متوسطة	مرتفع جدًا (100 بار)
التحضير الذاتي	ممتاز	جيد	جيد
التعامل مع المواد الصلبة	ممتاز	محدودة	محدودة
أفضل حالة استخدام	الطين / المواد الكيميائية	معالجة المياه	جرعات الضغط العالي

الجدول 1: التحليل المقارن لتقنيات مضخة الحجاب الحاجز حسب مقاييس الأداء

المزايا الرئيسية لاستخدام مضخات الحجاب الحاجز

الميزة الأساسية لمضخة الحجاب الحاجز هي تصميمها غير المحكم، مما يزيل خطر التسربات ويقلل من متطلبات الصيانة. على عكس مضخات الطرد المركزي التي تتطلب أختامًا أو تعبئة ميكانيكية، فإن الحجاب الحاجز المرن بمثابة ختم ثابت.

• القدرة على التشغيل الجاف: معظم مضخات AODD يمكن أن يجف لفترات طويلة دون الإضرار بالمكونات الداخلية، حيث لا توجد أجزاء دوارة تولد الحرارة من الاحتكاك.
• خيارات الغاطسة: تم تصميم العديد من مضخات الحجاب الحاجز بحيث تكون مغمورة بالكامل في السائل الذي تضخه، بشرط أن يتم تنفيس عادم الهواء فوق مستوى السائل.
• حساسية القص: أنها توفر عملية ضخ لطيفة، وهو أمر بالغ الأهمية ل السوائل الحساسة للقص مثل المنتجات الغذائية (الصلصات والكريمات) أو البوليمرات التي قد تتحلل تحت الدوران عالي السرعة لأنواع المضخات الأخرى.
• دليل على الانفجار: نظرًا لأن مضخات AODD تعمل بالهواء بدلاً من الكهرباء، فهي بطبيعتها كذلك تصنيف ATEX وآمنة للاستخدام في البيئات الخطرة أو المتفجرة.

الصيانة والتحديات المشتركة

نقطة الفشل الأكثر شيوعًا في هذه الأنظمة هي الحجاب الحاجز نفسه، والذي يتعب في النهاية بسبب الحركة الترددية المستمرة. فهم كيف تعمل مضخات الحجاب الحاجز يتضمن الاعتراف بأن الحجاب الحاجز هو جزء من التآكل.

اختيار المواد الحجاب الحاجز

يعد اختيار المادة الصحيحة أمرًا حيويًا لطول العمر. على سبيل المثال، بتف (تفلون) يوفر مقاومة كيميائية فائقة ولكنه أقل مرونة من سانتوبرين أو نترات . وفي دراسة أجريت على مصانع معالجة المواد الكيميائية، أدى التحول إلى المطاط الصناعي الأكثر توافقًا إلى زيادة عمر الغشاء بنسبة تزيد عن 300%، مما يقلل وقت التوقف عن العمل بشكل كبير.

عوائق الصمامات

يجب أن تستقر صمامات الفحص (النوع الكروي أو الرفرف) بشكل مثالي للحفاظ على التدفق. إذا استقر جسيم صلب في مقعد الصمام، فستفقد المضخة طاقتها الأولية. الاستفادة كرات صمام مرجحة غالبًا ما يحل المشكلات التي يكون فيها السائل لزجًا جدًا بحيث لا يمكن للكرات القياسية أن تجلس بسرعة.

الأسئلة الشائعة: فهم تشغيل مضخة الحجاب الحاجز

الاستنتاج

إن إتقان مسألة "كيف تعمل مضخات الحجاب الحاجز" يسمح للصناعات بتحسين عمليات نقل السوائل من أجل السلامة والكفاءة. سواء كنت تتعامل مع مواد كيميائية عدوانية، أو ملاط ​​سميك، أو منتجات غذائية حساسة، تظل مضخة الحجاب الحاجز واحدة من أكثر الأدوات تنوعًا وموثوقية في الهندسة الحديثة. من خلال اختيار نوع محرك الأقراص والمواد المناسبين، يمكنك ضمان حل طويل الأمد وخالي من التسرب لاحتياجات الضخ الأكثر تحديًا لديك.
